輕質莫來石磚指標

分類：輕質耐火磚瀏覽：次

耐火材料

廠家直銷歡迎長期合作！

價格咨詢

139-3717-0928

0371-56777921

產品詳情

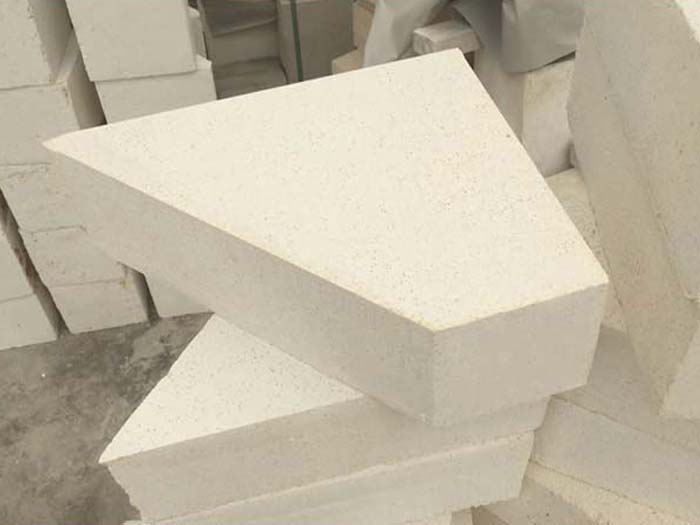

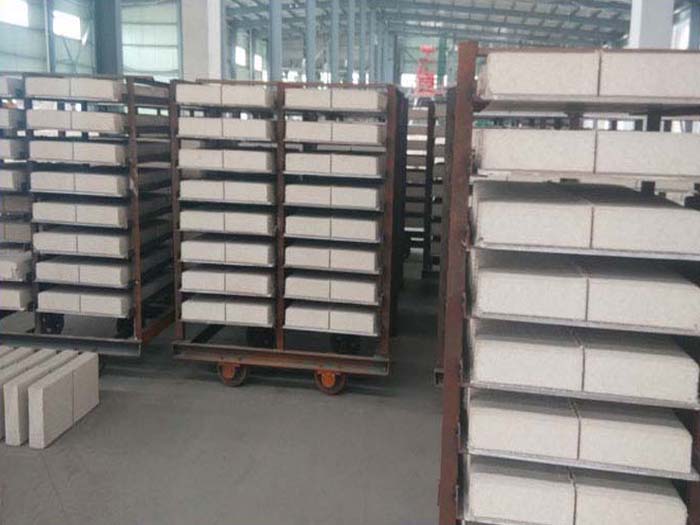

輕質莫來石磚以莫來石磚（3Al2O3?2SiO2）為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。耐火度較高。荷重軟化開始溫度高。常溫耐壓強度高。抗熱震性良好。有燒結莫來石磚和電熔莫來石磚兩種。燒結莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結合劑，經成型、燒成而制成。電熔莫來石磚以高礬土、工業氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結窯、石油裂解系統死角爐襯等。

輕質莫來石磚指標：

項目		指標
項目		JM23	JM25	JM26	JM27	JM28	JM30	JM32
Al₂O₃ %		≥40	≥50	≥55	≥60	≥65	≥70	≥77
Fe₂O₃ %		≤1.0	≤1.0	≤0.9	≤0.8	≤0.7	≤0.6	≤0.5
體積密度 g/cm³		≤0.55	≤0.80	≤0.85	≤0.9	≤0.95	≤1.05	≤1.35
常溫耐壓強度MPa		≥1.0	≥1.5	≥2.0	≥2.5	≥2.5	≥3.0	≥3.5
加熱線變化 %		1230℃×12h	1350℃×12h	1400℃×12h	1450℃×12h	1510℃×12h	1620℃×12h	1730℃×12h
加熱線變化 %		-1.5~0.5
導熱系數 W/(m·K)	200±25℃	≤0.18	≤0.26	≤0.28	≤0.32	≤0.35	≤0.42	≤0.56
	350±25℃	≤0.20	≤0.28	≤0.30	≤0.32	≤0.37	≤0.44	≤0.60
	600±25℃	≤0.22	≤0.30	≤0.33	≤0.36	≤0.39	≤0.46	≤0.64
0.05MPa荷重軟化溫度 T_0.5 ℃		≥1080	≥1200	≥1250	≥1300	≥1360	≥1470	≥1570
