剛玉莫來石聚輕磚

分類：輕質耐火磚瀏覽：次

耐火材料

廠家直銷歡迎長期合作！

價格咨詢

139-3717-0928

0371-56777921

產品詳情

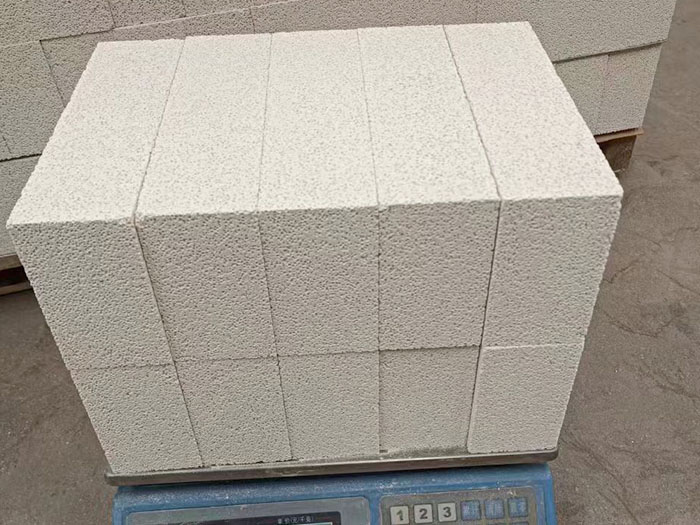

剛玉莫來石聚輕磚大多是指莫來石聚輕磚，是一種新型的節(jié)能耐火材料,可直接接觸火焰,具有耐高溫,高熱震穩(wěn)定性,強度高,導熱系數(shù)小等特性。基質中有較大量的高嶺土細粉,使基質中生成發(fā)育良好的針柱狀莫來石網絡結構,大幅度地提高了制品的抗熱震穩(wěn)定性。

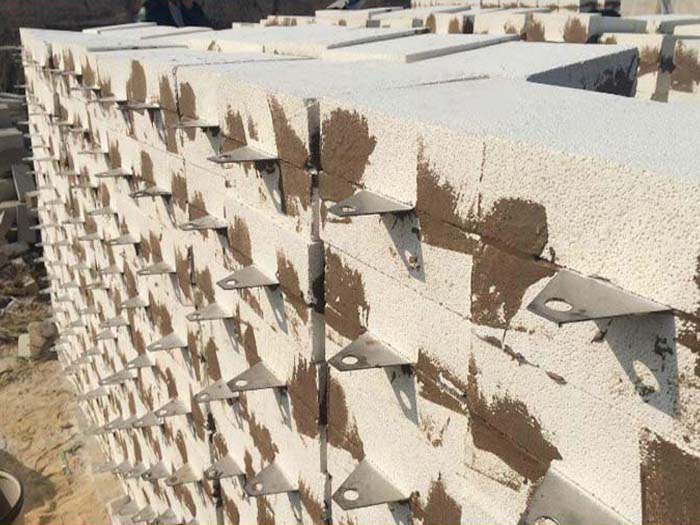

莫來石聚輕磚以莫來石為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%-75%之間。莫來石輕質磚耐火溫度可達到1790℃以上。荷重軟化開始溫度高。常溫耐壓輕度**MPa。抗熱震性良好。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。莫來石保溫磚可以直接用于高溫窯爐內襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內襯。

剛玉莫來石材料是以鋯英石為添加劑所制得的剛玉莫來石材料，莫來石在高溫下所生產出的礦物質，經過加工會成型莫來石材料。而剛玉的主要化學成分是由三氧化二鋁及純度分為：白剛玉，亞白剛玉，棕剛玉等，其熔點高達2000℃-2030℃。在剛玉莫來石系列耐火材料當中制品的純度高、主晶相(剛玉或莫來石)含量高、耐高溫、耐沖刷、化學穩(wěn)定性好,是一種耐侵蝕質高性能耐火材料。

剛玉莫來石聚輕磚具有以下特性：

1、高強度，并且有良的抗熱震性能；

2、耐高溫，可直接接觸火焰，耐各種氣氛腐蝕；

3、尺寸精度高，可任意切割；

4、低導熱，低熱熔。

莫來石聚輕磚參考理化指標如下所示：

項目		指標
項目		JM23	JM25	JM26	JM27	JM28	JM30	JM32
Al₂O₃ %		≥40	≥50	≥55	≥60	≥65	≥70	≥77
Fe₂O₃ %		≤1.0	≤1.0	≤0.9	≤0.8	≤0.7	≤0.6	≤0.5
體積密度 g/cm³		≤0.55	≤0.80	≤0.85	≤0.9	≤0.95	≤1.05	≤1.35
常溫耐壓強度MPa		≥1.0	≥1.5	≥2.0	≥2.5	≥2.5	≥3.0	≥3.5
加熱線變化 %		1230℃×12h	1350℃×12h	1400℃×12h	1450℃×12h	1510℃×12h	1620℃×12h	1730℃×12h
加熱線變化 %		-1.5~0.5
導熱系數(shù) W/(m·K)	200±25℃	≤0.18	≤0.26	≤0.28	≤0.32	≤0.35	≤0.42	≤0.56
	350±25℃	≤0.20	≤0.28	≤0.30	≤0.32	≤0.37	≤0.44	≤0.60
	600±25℃	≤0.22	≤0.30	≤0.33	≤0.36	≤0.39	≤0.46	≤0.64
0.05MPa荷重軟化溫度 T_0.5 ℃		≥1080	≥1200	≥1250	≥1300	≥1360	≥1470	≥1570
