大斧頭耐火磚

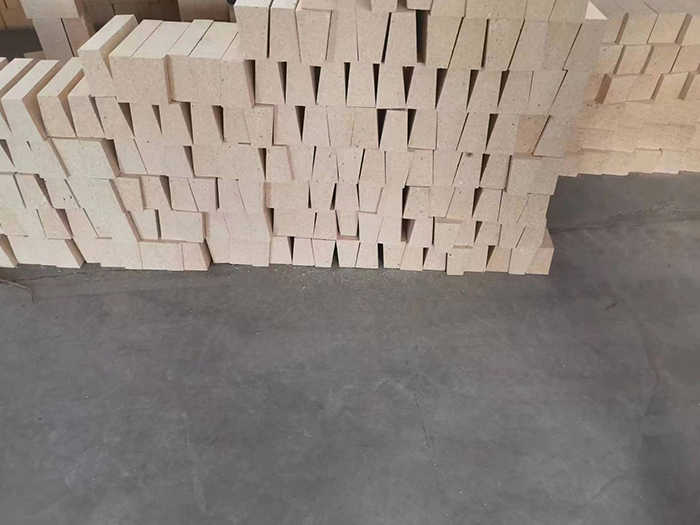

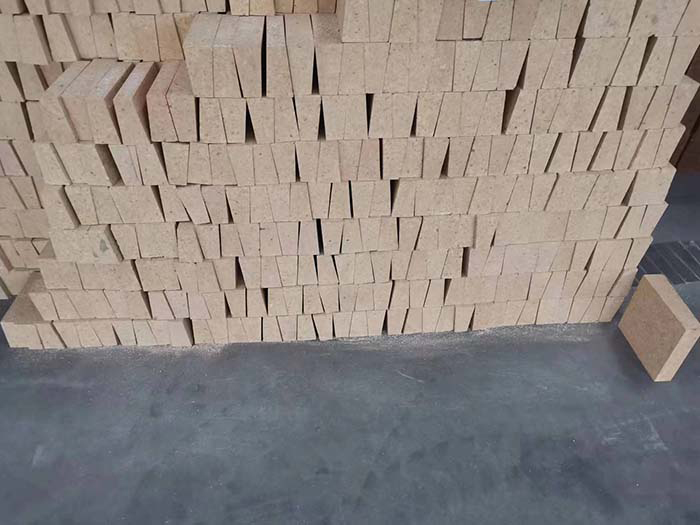

　　大斧頭耐火磚就是我們常說的T-19型號的斧頭磚，大斧頭耐火磚的具體尺寸標準為230*114*65/55mm，斧頭磚的材質有很多，本文為您介紹粘土質大斧頭磚。粘土質大斧頭磚Al2O3含量為30%~40%硅酸鋁材料的粘土質制品。

粘土質大斧頭耐火磚的礦物組成主要是高嶺石（Al2O3·2SiO2·2H2O）和6%~7%的雜質（鉀、鈉、鈣、鈦、鐵的氧化物）。粘土磚的燒成過程，主要是高嶺石不斷失水分解生成莫來石（3Al2O3·2SiO2）結晶的過程。粘土磚中的SiO2和Al2O3在燒成過程中與雜質形成共晶低熔點的硅酸鹽，包圍在莫來石結晶周圍。

熱風爐用粘土磚是以耐火粘土為原料制得的用來砌筑高爐熱風爐用的粘土磚。熱風爐用粘土磚用于熱風爐、蓄熱室和隔墻。熱風爐用粘土磚要求抗熱震性好，荷重軟化溫度高，蠕變小。

中國冶標(YB/T 5107-1993)將熱風爐用粘土質耐火磚按理化指標分為RN-42、RN-40和RN-36 3種牌號。其理化指標、尺寸允許偏差有如下規定：

(1)層裂寬度不大于0.25mm時，長度不限制；

(2)層裂寬度為0.26～0. 50mm時，長度不大于30mm;

(3)層裂寬度大于0.50mm時，不合格。

大斧頭耐火磚的耐火度與硅磚不相上下，但荷重軟化溫度卻比硅磚低200℃以上。因為粘土磚中除含有高耐火度的莫來石結晶外，還含有接近一半的低熔點非晶質玻璃相。

在0~1000℃的溫度范圍內，粘土磚的體積隨著溫度升高而均勻膨脹，線膨脹曲線近似于一條直線，線膨脹率為0.6%~0.7%，只有硅磚的一半左右。當溫度達1200℃后再繼續升溫時，其體積將由膨脹大值開始收縮。粘土磚的殘余收縮導致砌體灰縫的松裂，這是粘土磚的一大缺點。當溫度超過1200℃后，粘土磚中的低熔點物逐漸熔化，因顆粒受表面張力作用而互相靠得很緊，從而產生體積收縮。

如果您對大斧頭耐火磚有需求或是疑問，歡迎咨詢榮盛耐材有限公司，公司現有多條耐火材料生產線，可對耐火材料進行高質生產。榮盛耐材為您提供合理的技術方案和貼心的服務，期待與您共商合作大計。
