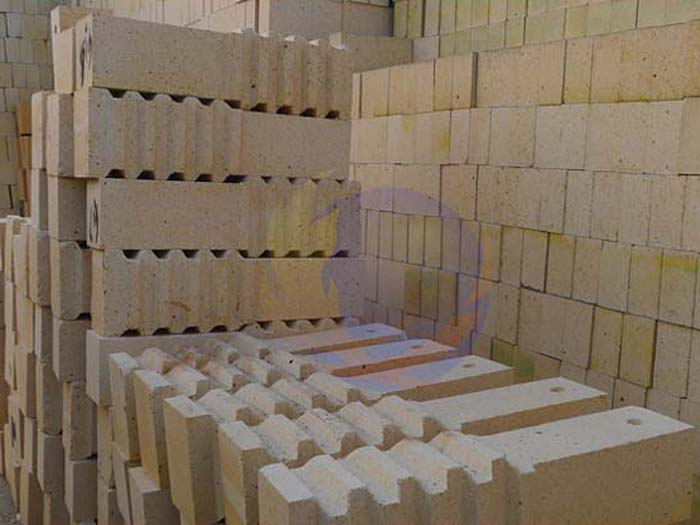

錨固磚LM-55

　　錨固磚又稱吊掛磚，是一種工業爐爐頂和爐墻用磚，埋設于耐火澆注料墻體中，經過一定高溫的烘烤后即可使用，增強耐火澆注料的整體性能。

　　高鋁質錨固磚的氧化鋁含量在55%以上，高品質的錨固磚氧化鋁含量可達到75%，這類磚體的荷重軟化溫度達到1550℃，常溫耐壓強度在50—55 mPa，屬于良的耐火磚產品。

　　其中LM-55型屬于一般型號錨固磚，它的Al2O3含量在55%以上，荷重軟化開始溫度在1450℃，是我們在普通窯爐砌筑中常用的耐火材料。

　　按成型工藝，錨固磚可分為半干機壓成型和澆注振動成型兩類，我們常用的錨固磚是機壓成型，經高溫燒成，強度高、抗熱震性好，耐剝落性強。 由于使用領域原因，高鋁質錨固磚的形狀較為復雜。在使用過程中要經受高溫、高壓、荷重、熱氣流沖刷、氣氛、 周期性冷熱交替等作用，使用環境條件苛酷。

　　下面，由小編給大家介紹錨固磚的砌筑要點：

　　1.砌筑前須仔細檢查錨固磚，錨固磚在錨固孔處若有影響到錨固磚整體強度的裂紋時不能使用，應堅決廢棄；

　　2.應進行頂砌，保證砌縫尺寸，正確確定吊掛磚金屬件；

　　3.吊掛磚的吊掛部分不應有損傷；

　　4.一般使用空氣硬化泥漿；

　　5.爐子本體與吊掛磚之間應適當留膨脹縫隙；

　　6.錨固磚的排布應根據溫度的變化范圍和頻度以及直面墻面積的大小來確定，通常不應小于6塊/m2；

　　7.砌磚時要從兩面仔細涂抹泥漿，防止氣體從爐頂泄露；

　　8.在砌筑到接近錨固磚位置時，應不厭其煩的預先排磚確定錨固磚的準確位置，是用鋼絲刷清潔金屬殼體的焊接部位，采用于焊接件相適應的焊條，牢固的焊接好錨固管；

　　9.錨固磚砌筑完畢后插入錨固鉤，并用耐火纖維氈填滿空襲并塞緊，以對錨固件形成一定的保護；

　　10.錨固管的厚度有一定的要求。管壁過薄時，將由于不可避免的緩慢燒損而導致早期損害。錨固鉤的耐熱鋼材質應根據所在位置的工礦溫度而定。

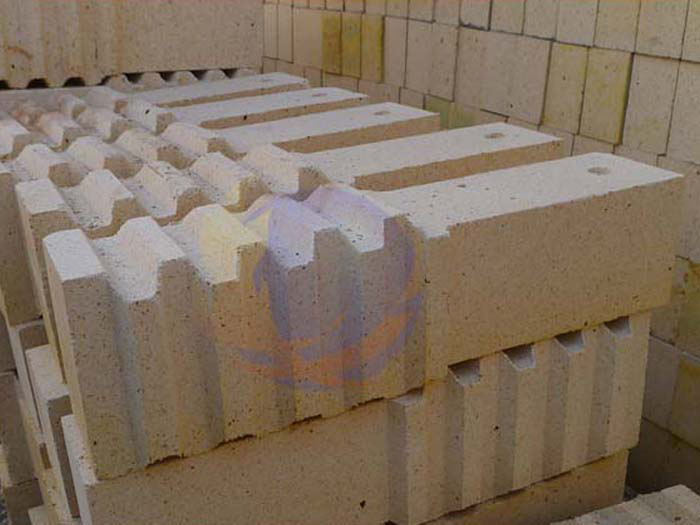

　　錨固磚是新型工業爐用磚，特別是工業爐爐頂用的錨固磚。一般包括吊掛端頭和錨固體構成的柱體，開設在錨固體表面上的間隔分部凹槽，在錨固體的至少一個表面上沿長度方向設置筋條，設置筋條后，由于筋條的加固和牽拉作用，錨固體抗拉抗折強度明顯提高，凹槽處產生的應力在筋條處得到阻隔不能繼續傳遞，所以該種結構的錨固磚不易發生斷裂。
