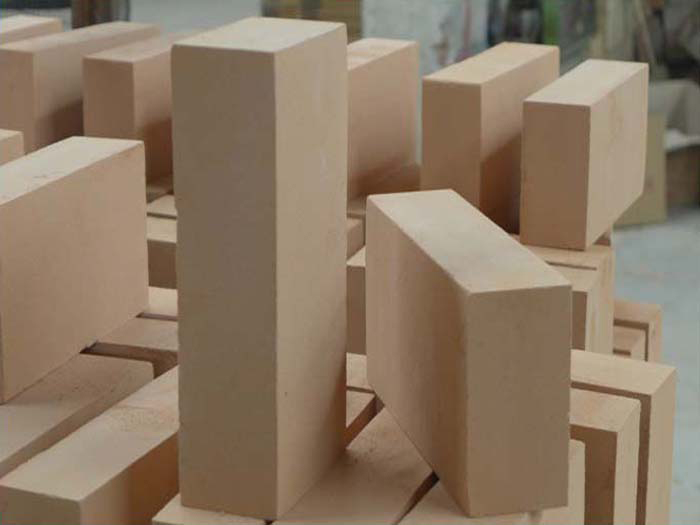

隔熱耐火材料制作工藝

　　隔熱耐火制品在使用中多起到隔熱保溫的作用，它和致密耐火制品的制作工藝有所不同，主要方法有燃盡加入物法、泡沫 法、化學法和多孔材料法。

　　1.燃盡加入物法

　　該法是將鋸木屑等可燃或可升華添加物放入泥料中。均勻混合，然后用擠坯法、半干法或泥漿澆注法成型，干燥后燒成。 可燃或可升華添加物在燃燒過程中燒掉，留下空孔，成為隔熱耐火制品。

　　2.泡沫法

　　該法是將泡沫劑放入打泡機中加水攪拌而制得細小均勻的泡沫，再將泡沫加入泥漿中共同攪拌成泡沫泥漿，注入模型，聯 通模型一同干燥、脫模，在1320-1380℃（對高鋁隔熱耐火磚而言）下燒成，經過加工整形即成制品。

　　3.化學法

　　它是在制磚工藝中利用化學反應產生氣體而獲得一種多孔磚坯的方法。通常利用的化學反應如碳酸鹽和酸、金屬粉末加酸 、苛性堿和鋁粉等。可以利用的化學反應須是比較緩慢而能控制，否則在傾注入模時受機械擾動氣泡即行消失，如反應 太快，可加入抑制劑如過氧化氫與二氧化錳，在細粉原料泥漿中混入發生氣泡的反應物獲得穩定的泡沫泥漿，注入模型， 干燥后燒成，此法制造純氧化物隔熱耐火制品，其氣孔率可達到55%-75%。

　　4.多孔材料法

　　該法是利用膨脹珍珠巖、膨脹蛭石和硅藻土等輕質原料，通過人工制造的各種空心球為原料，加一定的結合劑，通過 混合、成型、干燥和燒成等工序而制成隔熱耐火制品。
